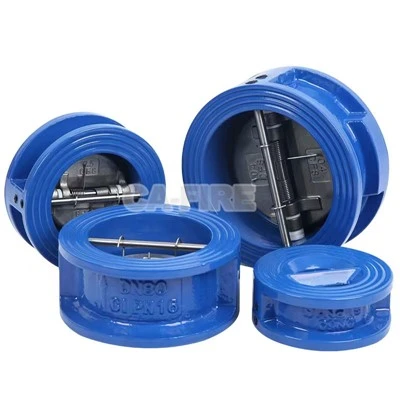

صمامات فحص الرقاقة

في خطوط الأنابيب ذات القطر- الكبيرة، تتميز صمامات عدم الرجوع الويفرية (عادةً ما تكون ذات قرص مزدوج-) بمسار تدفق أكثر ضيقًا مقارنةً بصمامات عدم الرجوع المتأرجحة. يخلق هيكل القرص المنفصل ومكونات الزنبرك الداخلي عوائق كبيرة للتدفق، مما يؤدي إلى فقدان ضغط أعلى في ظل معدلات التدفق الكبيرة. بالنسبة للحماية من الحرائق أو أنظمة إمداد المياه الصناعية ذات الخطوط ذات القطر الكبير-، يمكن أن يؤدي هذا الانخفاض الزائد في الضغط إلى تقليل معدل تدفق التسليم الفعلي، مما يؤدي إلى الفشل في تلبية الطلب الأقصى للنظام. على عكس صمامات عدم الرجوع المتأرجحة ذات التدفق الكامل-غير المعوق، فإن نماذج الرقاقات تكافح من أجل تحقيق التوازن بين المقاومة المنخفضة ومنع التدفق العكسي في التطبيقات ذات العيار الكبير-.

تواجه صمامات عدم الرجوع ذات الرقاقة الكبيرة-ضغطًا هيكليًا شديدًا نتيجة لتأثير السوائل عالي السرعة-. ويعتمد تصميم القرص المزدوج- على النوابض للتحكم في الفتح والإغلاق، وفي خطوط الأنابيب ذات العيار الكبير-، يؤدي زخم السائل المتزايد إلى رفرفة واهتزاز قرص الصمام بشكل متكرر. وبمرور الوقت، يؤدي هذا التذبذب المستمر إلى تسريع إجهاد الزنبرك وتشوه القرص، مما يضر بالسلامة الهيكلية للصمام. تحافظ صمامات عدم الرجوع المتأرجحة، بقرصها الفردي المثبت على مفصلات صلبة-، على حركة مستقرة حتى عند سرعات التدفق العالية في الخطوط ذات القطر الكبير-، مما يؤدي إلى تجنب مثل هذه الأعطال المرتبطة بالإجهاد-.

تعد موثوقية الختم أحد القيود الهامة لصمامات فحص الرقاقة في التطبيقات ذات القطر الكبير-. تؤدي مساحة سطح الختم الأكبر للأقراص المزدوجة كبيرة الحجم- إلى توزيع غير متساوي للضغط عند إغلاق الصمام. قد يؤدي اختلال المحاذاة البسيط الناتج عن تأثير السوائل أو تآكل المكونات إلى إنشاء فجوات صغيرة-، مما يؤدي إلى حدوث تسرب مستمر. في المقابل، تستخدم صمامات عدم الرجوع المتأرجحة سطحًا مانعًا للتسرب منفردًا ومضغوطًا بشكل موحد، مما يشكل سدادًا أكثر إحكامًا في خطوط الأنابيب ذات القطر الكبير-. تتطلب صمامات الرقاقة أيضًا تصنيعًا أكثر دقة للأختام الكبيرة، ويتسارع التآكل بشكل أسرع تحت الضغط العالي، مما يقلل -أداء الختم على المدى الطويل.

تعد صيانة-صمامات عدم الرجوع ذات الرقاقات الكبيرة أكثر تعقيدًا بكثير من صيانة صمامات عدم الرجوع المتأرجحة. تعتبر المكونات-القرصية والزنبركية والختمية لنماذج الرقاقات ذات العيار الكبير-أثقل وزنًا وأكثر إحكامًا في التجميع، مما يتطلب تفكيكًا كاملاً لفلنجات خط الأنابيب للوصول إلى الأجزاء الداخلية. وهذا غالبًا ما يتطلب أدوات رفع متخصصة ووقت توقف أطول. تسمح صمامات عدم الرجوع المتأرجحة بإجراء صيانة جزئية للخط-، حيث يمكن الوصول إلى قرصها الفردي من جانب واحد دون إزالة الحافة بالكامل. بالنسبة لخطوط الأنابيب الصناعية ذات القطر الكبير-، يؤدي هذا التعقيد إلى زيادة تكاليف التشغيل ووقت توقف النظام بشكل كبير.
